Android View的测量

• Android 的View是一个树结构，而View的大小，ViewGroup的大小，会相互影响，其中有两个重要参数

1.LayoutParams布局参数

1.理解LayoutParams

• LayoutParams就是布局参数，子View通过LayoutParams告诉父容器（ViewGroup）应该如何放置自己。
• 每个ViewGroup的子类都有自己对应的LayoutParams类，典型的如LinearLayout.LayoutParams和
  FrameLayout.LayoutParams等，可以看出来LayoutParams都是对应ViewGroup子类的内部类。

• MarginLayoutParams是和外间距有关的。和LayoutParams相比，MarginLayoutParams只是添加了对上下左右外间距的支持。实际上大部分LayoutParams的实现类都是继承自MarginLayoutParams，由于基本所有的父容器都是支持子View设置外间距的。



2.优先级问题

• 属性优先级问题 MarginLayoutParams主要就是添加了上下左右4种外间距。在构造方法中，先是获取了margin属性；假如该值不合法，就获取horizontalMargin；假如该值不合法，再去获取leftMargin和rightMargin属性（verticalMargin、topMargin和bottomMargin同理）。我们可以据此总结出这几种属性的优先级
• 优先级 Margin > HorizontalMargin和VerticalMargin > LeftMargin和RightMargin、TopMargin和BottomMargin

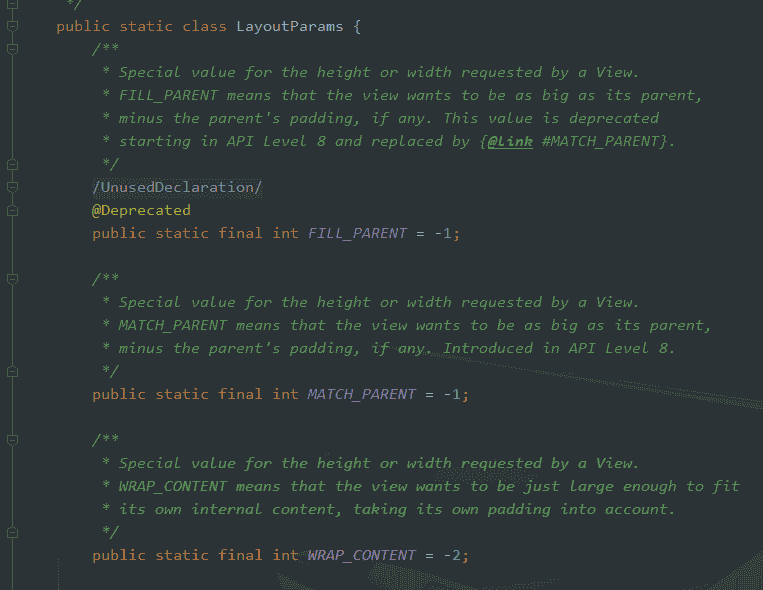

3.LayoutParams参数

• 在XML中定义View
  在Java代码中直接生成View对应的实例对象
• 3.1.假如xml布局里面是具体的dp，那么layoutParams的值就是大于0。
• 3.2.假如是MATCH_PARENT
  public static final int MATCH_PARENT = -1;

• 3.3.假如是WRAP_CONTENT
  public static final int WRAP_CONTENT = -2;



4.addView

/** * 重载方法1：增加一个子View * 假如这个子View还没有LayoutParams，就为子View设置当前ViewGroup默认的LayoutParams * * @param child */@Overridepublic void addView(View child) {    addView(child, -1);}  /** * 重载方法2：在指定位置增加一个子View * 假如这个子View还没有LayoutParams，就为子View设置当前ViewGroup默认的LayoutParams * * @param child * @param index View将在ViewGroup中被增加的位置（-1代表增加到末尾） */@Overridepublic void addView(View child, int index) {    if (child == null) {        throw new IllegalArgumentException("Cannot add a null child view to a ViewGroup");    }    LayoutParams params = child.getLayoutParams();    if (params == null) {        params = generateDefaultLayoutParams();        if (params == null) {            throw new IllegalArgumentException("generateDefaultLayoutParams() cannot return null");        }    }    addView(child, index, params);}  /** * 重载方法3：增加一个子View * 使用当前ViewGroup默认的LayoutParams * * @param child * @param width  传入参数作为LayoutParams的width * @param height 传入参数作为LayoutParams的height */@Overridepublic void addView(View child, int width, int height) {    final LayoutParams params = generateDefaultLayoutParams();    params.width = width;    params.height = height;    addView(child, -1, params);}  /** * 重载方法4：增加一个子View * * @param child * @param params 使用传入的LayoutParams */@Overridepublic void addView(View child, LayoutParams params) {    addView(child, -1, params);}  /** * 重载方法5：增加一个子View， * * @param child * @param index  View将在ViewGroup中被增加的位置 * @param params 使用传入的LayoutParams */@Overridepublic void addView(View child, int index, LayoutParams params) {    super.addView(child, index, params);}

5.generateDefaultLayoutParams方法

• addView源码往下找，就能找到generateDefaultLayoutParams方法,获取默认的LayoutParams
• ViewGroup 的 generateDefaultLayoutParams方法

protected LayoutParams generateDefaultLayoutParams() {    return new LayoutParams(LayoutParams.WRAP_CONTENT, LayoutParams.WRAP_CONTENT);}

6.checkLayoutParams方法

• addView源码一直往下找，就能找到checkLayoutParams方法
• ViewGroup 的 checkLayoutParams方法

 protected boolean checkLayoutParams(ViewGroup.LayoutParams p) {        return  p != null;   }

• 非ViewGroup 的 checkLayoutParams方法,具体源码去看看

@Overrideprotected boolean checkLayoutParams(ViewGroup.LayoutParams p) {       return p instanceof LinearLayout.LayoutParams;}

2.MeasureSpec

1.测量View大小(onMeasure)

• View的大小不仅由自身所决定，同时也会受到父控件的影响，自身大小可能还会受到子view的影响，而且会屡次调用onMeasure方法。

2.MeasureSpec参数

• MeasureSpec是一个32位的int值，高2位存的是测量模式，低30位存的是具体测量大小，手机像素点几乎不可能超过这个值。

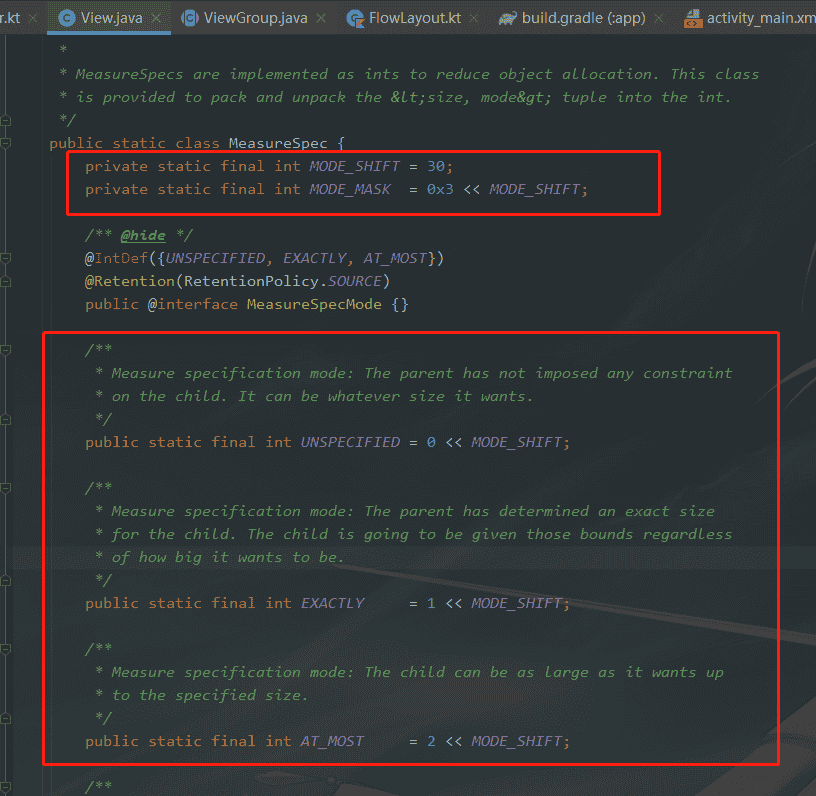

• 源码我们能看到定义



3.获取参数

@Overrideprotected void onMeasure(intwidthMeasureSpec,intheightMeasureSpec){      //取出宽度确实切数值      int widthsizeMeasureSpec.getSize(widthMeasureSpec);      //取出宽度的测量模式      int widthmodeMeasureSpec.getMode(widthMeasureSpec);      //取出高度确实切数值      int heightsizeMeasureSpec.getSize(heightMeasureSpec);      //取出高度的测量模式      int heightmodeMeasureSpec.getMode(heightMeasureSpec);}

4.三种测量模式

• 测量模式一共有三种

5.获取子View的MeasureSpec(getChildMeasureSpec)

• ViewGroup要测量时，假如受到子view影响，就要先测量子view，getChildMeasureSpec方法，度量子view。
• 子view的测量，需要父布局VIewGroup的MeasureSpec，加上自己的LayoutParams布局参数来测量。
• 假如对View的宽高进行修改了，不要调用 super.onMeasure( widthMeasureSpec, heightMeasureSpec);
  要调用 setMeasuredDimension( widthsize, heightsize); 这个函数。

public static int getChildMeasureSpec(int spec, int padding, int childDimension) {    //父控件的测量模式    int specMode = MeasureSpec.getMode(spec);    //父控件的测量的大小    int specSize = MeasureSpec.getSize(spec);     //减去内边距    int size = Math.max(0, specSize - padding);     int resultSize = 0;    int resultMode = 0;     switch (specMode) {    // Parent has imposed an exact size on us    case MeasureSpec.EXACTLY:        //父布局准确模式        if (childDimension >= 0) {            //子view的布局参数也是确定大小，那子view模式就是准确模式            resultSize = childDimension;            resultMode = MeasureSpec.EXACTLY;        } else if (childDimension == LayoutParams.MATCH_PARENT) {            // Child wants to be our size. So be it.            //子view是MATCH_PARENT，那也是准确模式，父布局多大，子view就多大            resultSize = size;            resultMode = MeasureSpec.EXACTLY;        } else if (childDimension == LayoutParams.WRAP_CONTENT) {            // Child wants to determine its own size. It can't be            // bigger than us.            //子view是WRAP_CONTENT，那最大不能超过父布局的大小，就为AT_MOST            resultSize = size;            resultMode = MeasureSpec.AT_MOST;        }        break;   。   。     。    return MeasureSpec.makeMeasureSpec(resultSize, resultMode);}

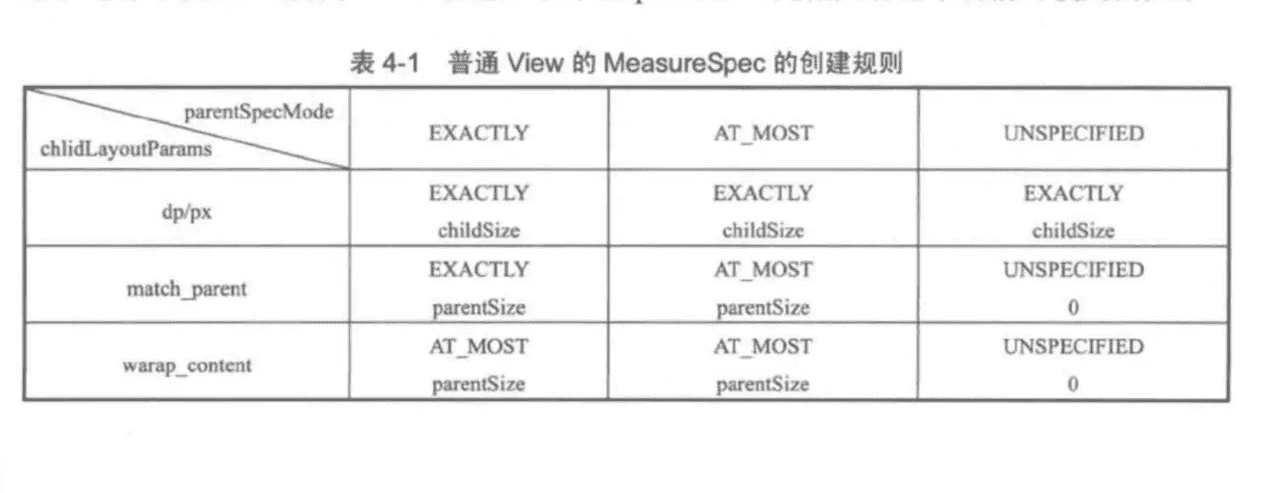

• Android 开发艺术这书里面这张图大家应该都看过



6.确定View大小(onSizeChanged)

• 这个函数在视图大小发生改变时调用。
• 由于View的大小不仅由View本身控制，而且受父控件的影响，所以我们在确定View大小的时候最好使用系统提供的onSizeChanged回调函数。

7.获取测量后的大小(getMeasuredWidth)

• 在measure()过程结束后即可以获取到对应的值;
• 通过setMeasuredDimension()方法来进行设置的.

8.获取宽高(getWidth)

• 在layout()过程结束后才能获取到;
• 通过视图右边的坐标减去左边的坐标计算出来的

3.具体使用

@Overrideprotected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {    //父布局的宽高    int viewGroupWidth = MeasureSpec.getSize(widthMeasureSpec);    int viewGroupHeight = MeasureSpec.getSize(heightMeasureSpec);    //遍历所有子View    for (int i = 0; i < getChildCount(); i++) {        View childView = getChildAt(i);        //假如view可见        if (childView.getVisibility() == View.VISIBLE) {            //子view的布局参数            LayoutParams childLayoutParams = childView.getLayoutParams();            //子view的measureSpec,传入父布局的measureSpec,还有父布局设置的内边距，子view的大小（大于0就是确定的大小，-1是match_parent,-2是wrap_content）            int childWidthMeasureSpec = getChildMeasureSpec(widthMeasureSpec, leftPadding + rightPadding, childLayoutParams.width);            int childHeightMeasureSpec = getChildMeasureSpec(heightMeasureSpec, topPadding + bottomPadding, childLayoutParams.height);            //子view调用了measure才能得出确切的宽高            childView.measure(childWidthMeasureSpec, childHeightMeasureSpec);            //子View的宽高            int childMeasureWidth = childView.getMeasuredWidth();            int childMeasureHeight = childView.getMeasuredHeight();               }    //再测量ViewGroup    int widthMode = MeasureSpec.getMode(widthMeasureSpec);    int heightMode = MeasureSpec.getMode(heightMeasureSpec);    int realWidth = widthMode == MeasureSpec.EXACTLY ? viewGroupWidth : viewGroupNeedWidth;    int realHeight = heightMode == MeasureSpec.EXACTLY ? viewGroupHeight : viewGroupNeedHeight;    setMeasuredDimension(realWidth, realHeight);}

4.参考资料

• 《Android开发艺术探究》
• 安卓自己设置View进阶
