Volcano 监控设计解读,一看就懂

  • 时间:2021-03-20 20:45 作者:华为云开发者社区 来源: 阅读:634
  • 扫一扫,手机访问
摘要:摘要:Volcano 方便AI,大数据,基因,渲染等诸多行业通用计算框架介入,提供高性能任务调度引擎,高性能异构芯片管理,高性能任务运行管理等能力。Volcano 是一个 Kubernetes 云原生的批量计算平台,也是CNCF的首个批量计算项目。Volcano 方便AI,大数据,基因,渲染等诸多行

摘要:Volcano 方便AI,大数据,基因,渲染等诸多行业通用计算框架介入,提供高性能任务调度引擎,高性能异构芯片管理,高性能任务运行管理等能力。

Volcano 是一个 Kubernetes 云原生的批量计算平台,也是CNCF的首个批量计算项目。

Volcano 方便AI,大数据,基因,渲染等诸多行业通用计算框架介入,提供高性能任务调度引擎,高性能异构芯片管理,高性能任务运行管理等能力。

监控目标态设计

为AI调度系统开发监控的目的

随着集群规模的扩张和调度规模的变大,调度效率和调度公平性的追求就不会停下。

Volcano 社区开展了长时间的开发,快速的功能迭代,插件逐渐添加,这时候在合适的场景下使用合适的插件就变得比较重要,这时候需要选用合适的指标来做性能和公平性评估,来评估当前运行状态能否能满足需求,能否需要对插件进行调整。

在多租户的场景下,对不同租户资源使用的规划,计量和管控需求日益凸显,因而需要对多租户进行租户级资源监控和公平性检查。

根据客户运行时间和在各个插件中的调度时间,判断出客户的使用场景,根据使用场景自动配置插件,实现智能调度。

监控目标

通过定义性能指标 ,定量检测调度系统的性能,指导开发并且评测出针对不同环境的插件配置建议和处理方案,并且给出评判标准。

通过监测系统以及租户资源使用情况,方便管理员进行协调管理

对监控数据做样本分析和特征分析,训练最佳调度插件模型,通过性能数据来修正误差升级模型,逐渐完成智能调度。

监控基础指标设计

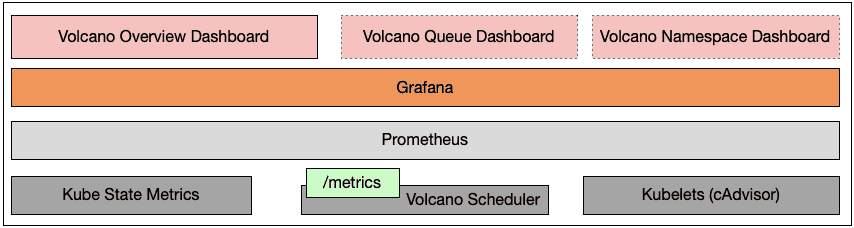

监控架构设计

目前在Volcano 中引入了三个监控组件,Kube State Metrics,Prometheus以及Grafana。

在 Kubernetes 体系中传统数值类时序数据一般是由Prometheus来管理的,状态类信息和配置类信息都是存在etcd里的,但是有时候需要配合起来完成监控目标,因而就需要将状态类数据和配置数据导入Prometheus,Kube State Metrics 实现了一个标准的 Prometheus Exporter 来从API Server 获取状态数据以及字段配置数据,协助完成状态数据和时序数据的统一管理。

Grafana 中我们初始化 Provision 了一个 Volcano Overview Dashboard,这个Dashboard包含了Volcano的全局监控信息,包括Volcano的公平性数据以及调度有效性数据。

在Volcano上部署监控套件

在线部署

make generate-yaml TAG=latest RELEASE_DIR=installer

kubectl create -finstaller/volcano-monitoring-latest.yaml

离线部署需要的额外工作

检查生成好的 installer/volcano-monitoring-latest.yaml 文件,下载yaml中的所有image,推送到离线环境中的镜像仓库,并且修改所有image字段指向离线仓库。

如何使用

登录 Volcano 的监控面板

在Kubernetes集群中用管理员账号获取当前Volcano监控Namespace中的service信息,我们可以看到grafana的NodePort是30004,在集群中任意Node节点上访问30004端口就可看到Grafana的界面。

第一次登录需要输入默认客户名和密码admin/admin,后续需要重新设置新密码,设置完成新密码,选择 Volcano Overview Dashboard。

Volcano Job 推迟热力图 / Volcano Job 调度推迟排名

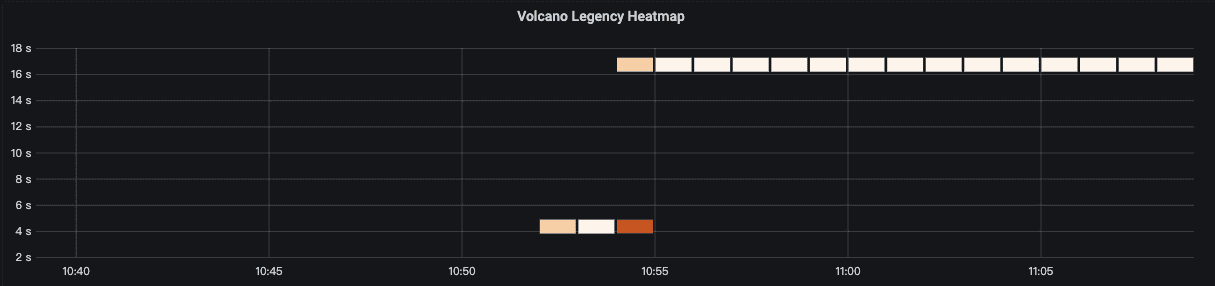

通过Volcano Legency Heatmap 我们可以看到当前Job延时发生的具体情况,在集群被打满的情况下,延时很容易快速达到16秒以上,假如当前集群申请的资源没有满,那么可能是没有配置正当的插件导致的。

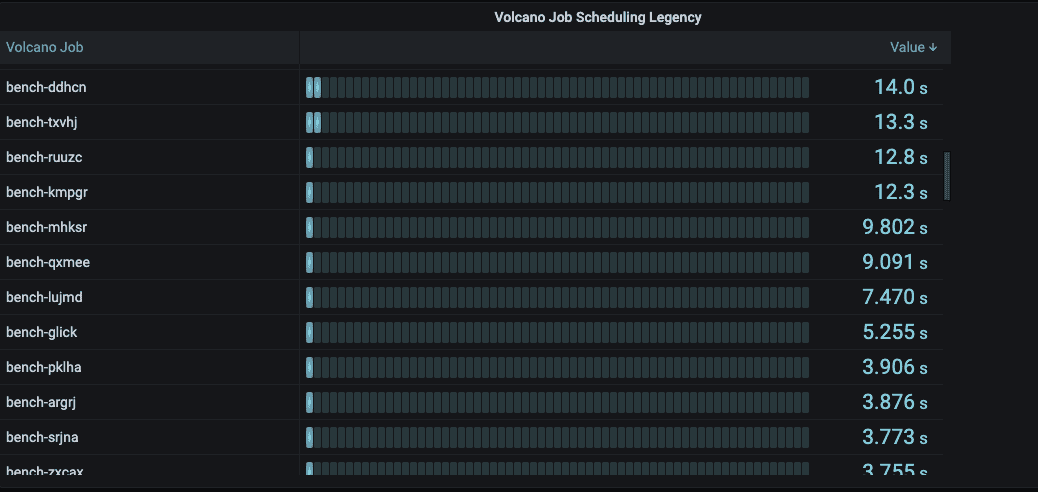

通过 Volcano Job Scheduling Legecny 我们可以看到当前运行比较长的Vocalno Job运行时间长度,通过比对Scheduler日志,我们可以逐渐找到相应的起因,并且调整插件来优化这个过程。

Volcano 公平性数据

Job Scheduling Coefficient Of Variation 是 Volcano 监控的公平性指标,展现了不同Job调度时间长度之间的差异值,目前的插件策略下,是相比照较极端的,部分Job在非常短的时间内被调度完成,剩余的时间比较长。

Volcano 调度效率数据

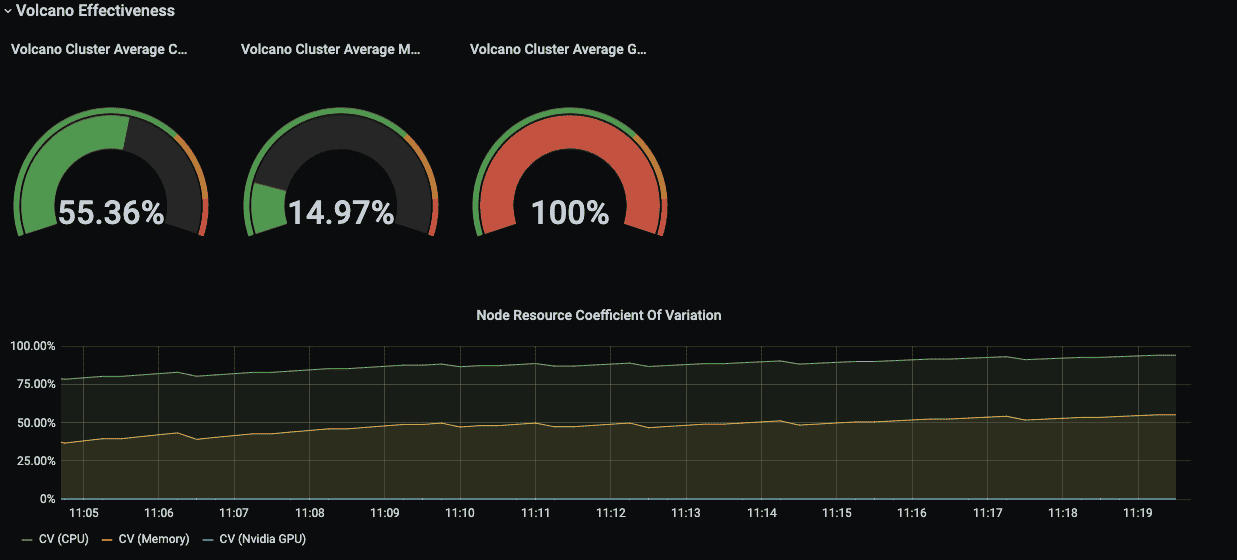

通过Volcano调度效率数据,我们可以看到整体集群的资源申请request情况,通过Node Resource Coefficient Of Variation 我们可以看到不同节点之间的资源分布情况。

当前社区进度及未来展望

当前Volcano的性能监控指标KPI并没有完整到可以支撑我们做样本和特征分析,为了实现最终的智能调度,现分为以下三个阶段实现。

通过定义性能指标 ,定量检测调度系统的性能,指导开发并且评测出针对不同环境的插件配置建议和处理方案,并且给出评判标准。

通过监测系统以及租户资源使用情况,方便管理员进行协调管理

对监控数据做样本分析和特征分析,训练最佳调度插件模型,通过性能数据来修正误差升级模型,逐渐完成智能调度。
